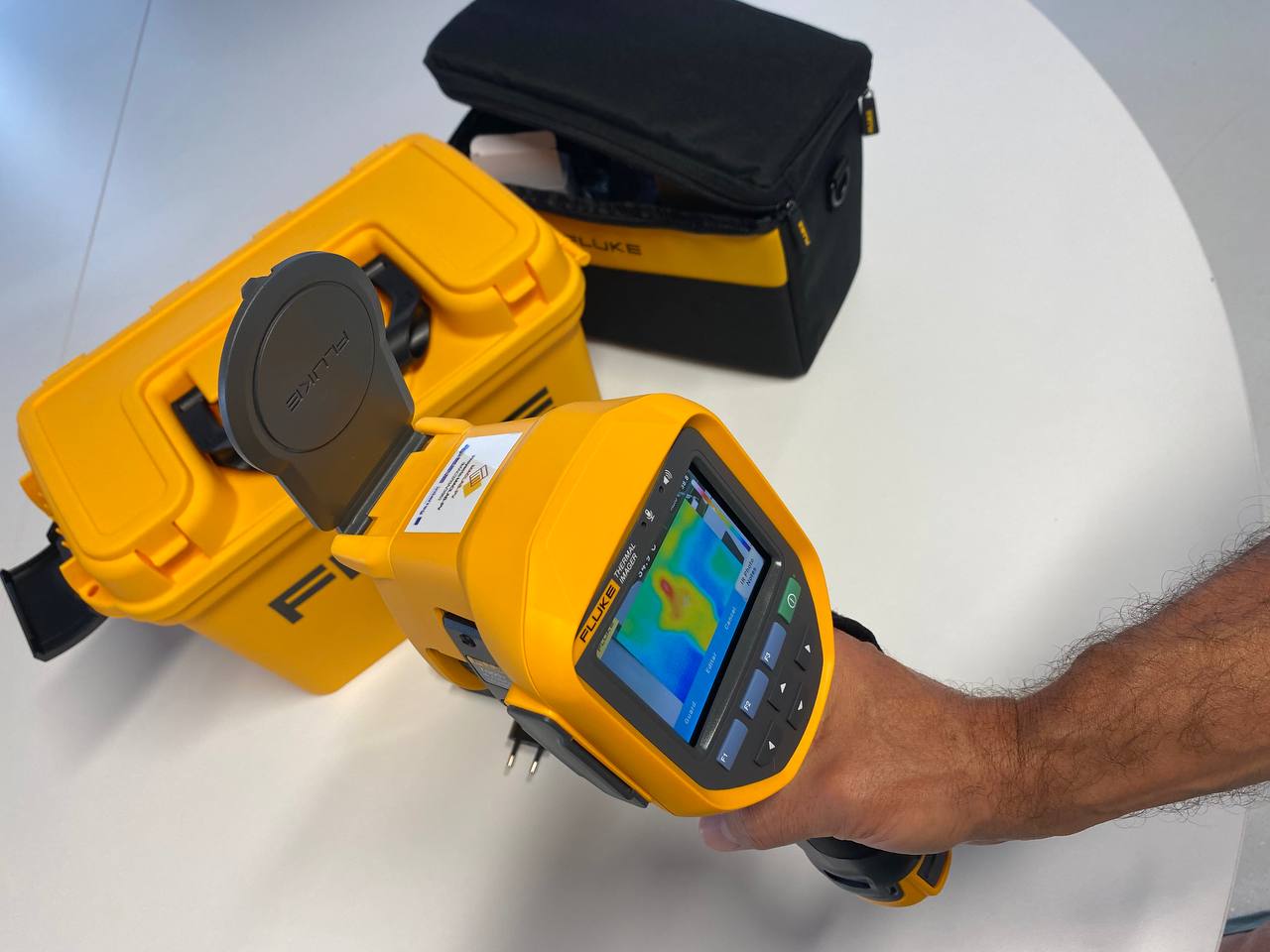

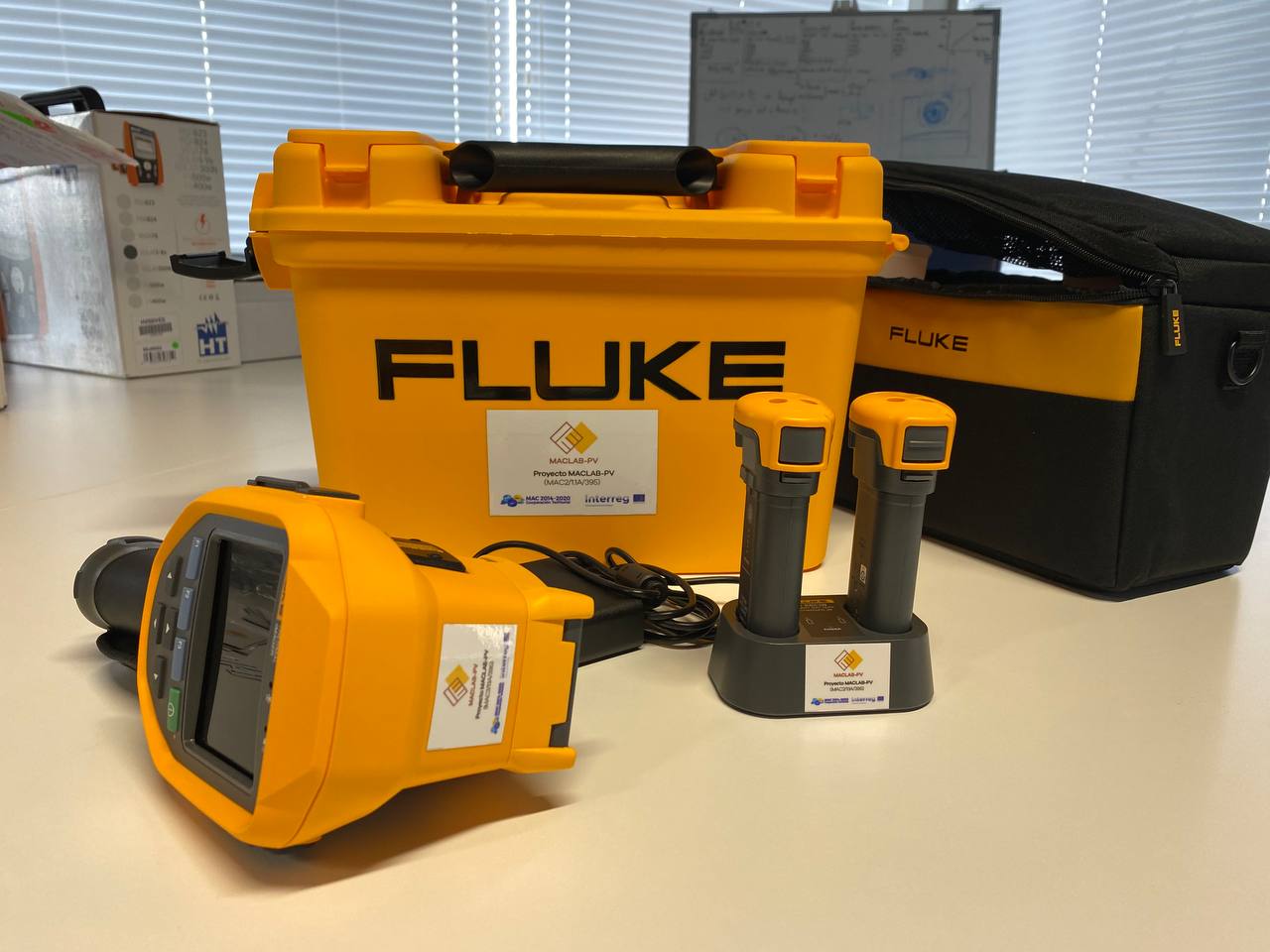

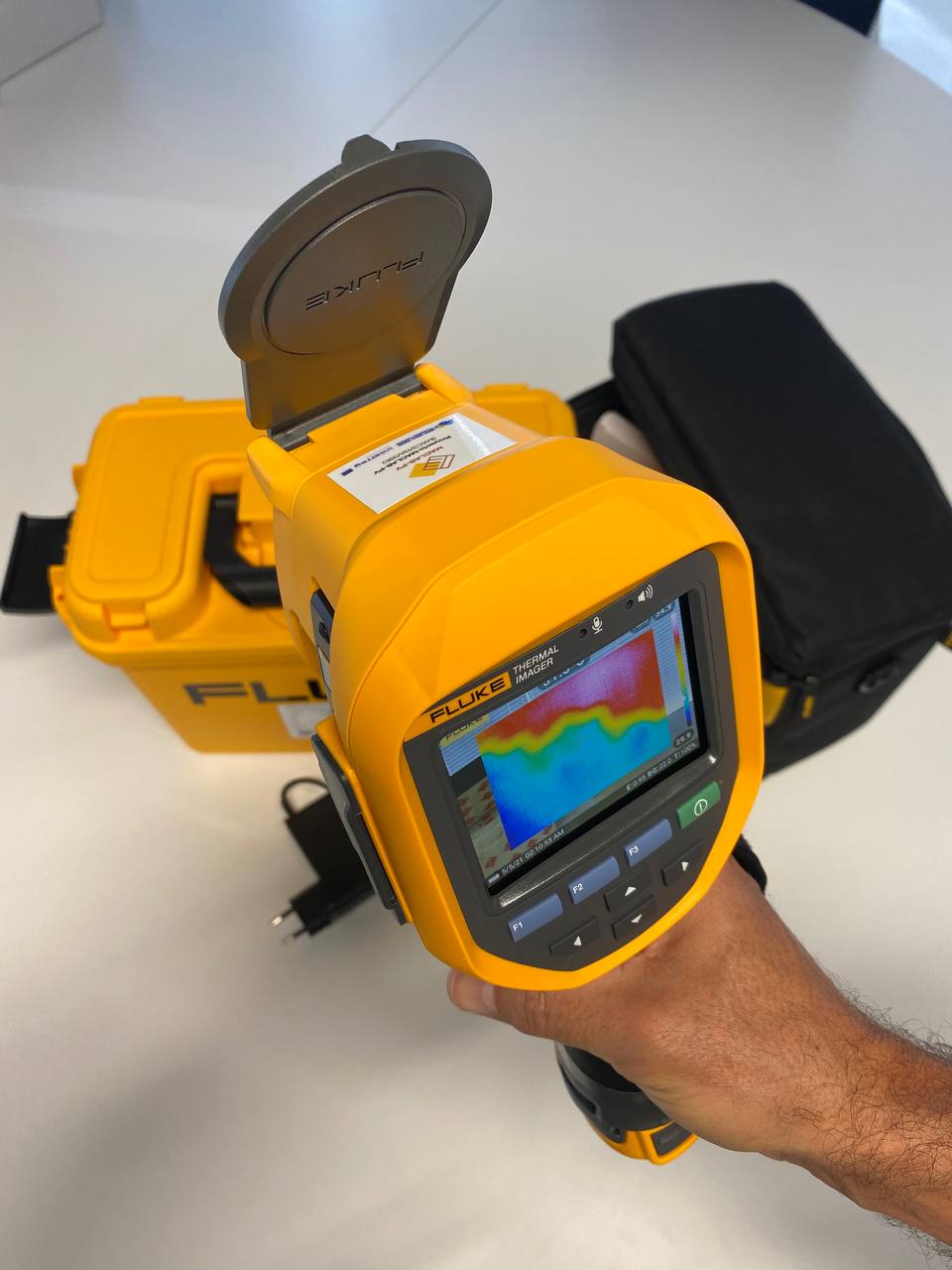

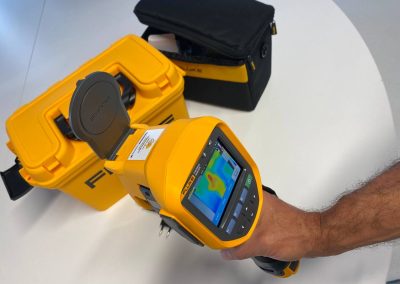

Cámara termográfica

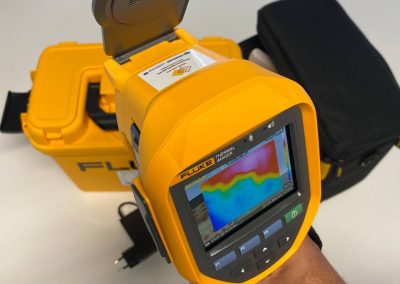

El Fluke Ti300+ tiene la resolución y precisión necesarias para mostrar claramente los diferenciales de temperatura o demostrar cambios de calor progresivos con el tiempo. Con el enfoque automático LaserSharp™, el Ti300+ garantiza imágenes enfocadas cada vez. Con solo tocar un botón, utilice el medidor de distancia láser integrado para calcular y mostrar la distancia al objetivo designado en la pantalla de la cámara y enfocar la imagen. Lo más importante es que las lecturas de temperatura de las imágenes enfocadas serán muy precisas. Permita que su equipo Get obtenga imágenes claras al tiempo que mantiene una distancia más segura del equipo operativo.

Para que las imágenes térmicas ilustren un problema, debe conocer su equipo y comprender la sutil diferencia entre las temperaturas de funcionamiento normales y anormales. También necesita confianza en su ability para capturar imágenes térmicas precisas y tener una cámara térmica Fluke Ti300+ con enfoque automático LaserSharp hace que tomar todo sea mucho más fácil. Por último, necesita una cámara térmica lo suficientemente resistente para capturar imágenes de infrarrojos de calidad incluso si se cae (hasta dos metros).

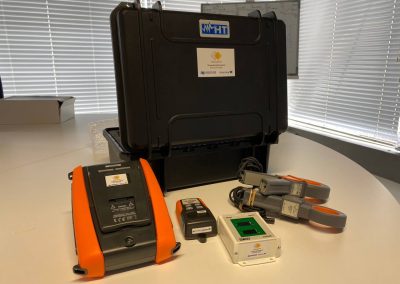

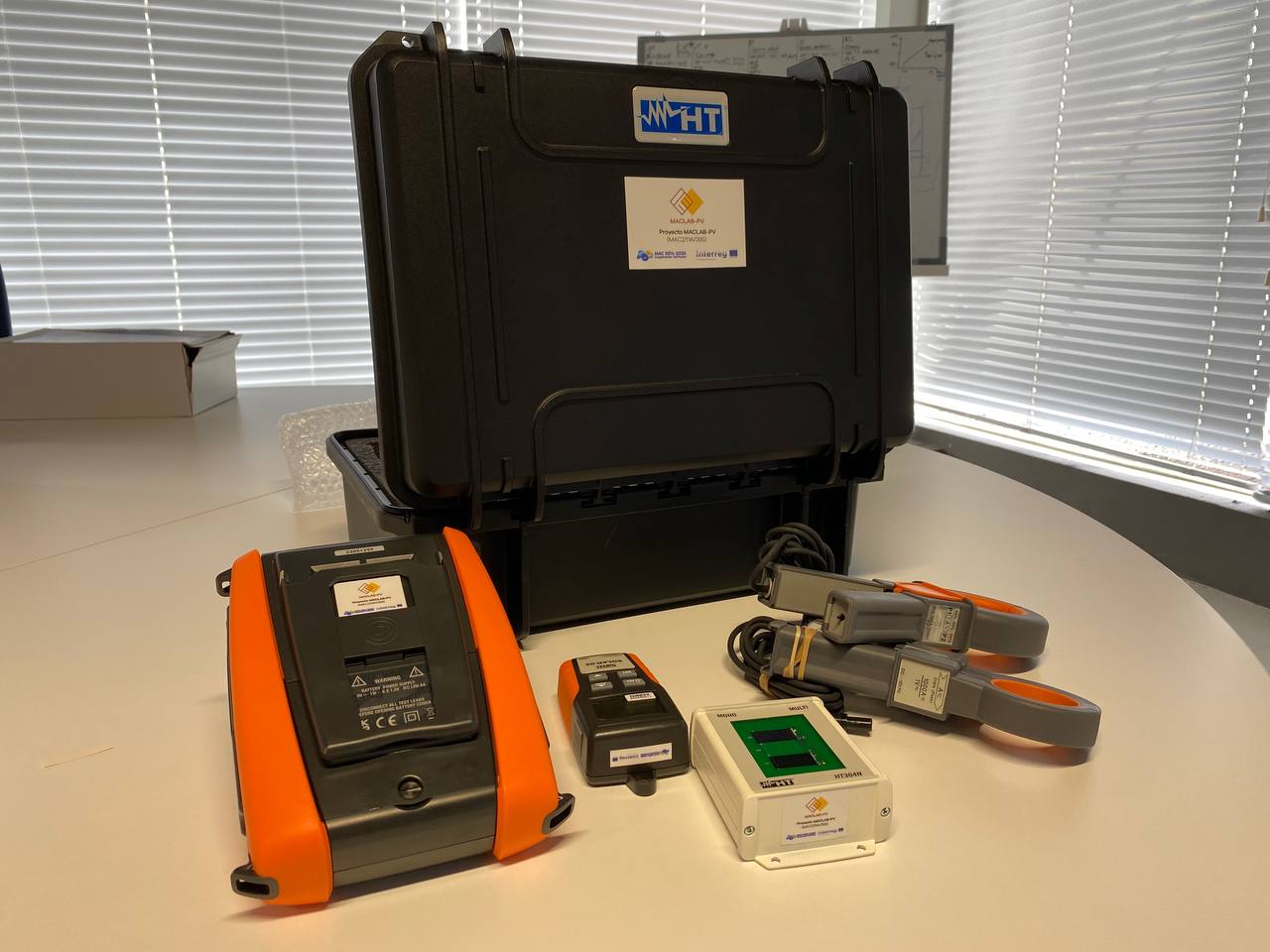

Trazador de curvas IV

El equipo seleccionado es el Solar I-Ve de HT instruments. Se trata de un dispositivo multifunción para inspección y mantenimiento de instalaciones fotovoltaicas monofásicas de hasta 1000V/15A. En este sentido, el equipo permite realizar, para un módulo o un grupo de módulos:

• Medidas de la Característica I-V
• Medidas de la tensión en vacío (o circuito abierto) Voc y de la corriente de cortocircuito Isc

La unidad remota SOLAR02 es un datalogger que, sincronizado con el SOLAR I-Ve, obtiene los datos relativos a la irradiación (con HT304N) y a la temperatura (PT300N) simultáneamente a las verificaciones efectuadas por el SOLAR I-Ve.

La medida de corriente y tensión en salida del módulo (o grupo de módulos) se realiza con el método a 4 terminales[1]. Al final de la prueba se obtiene una visualización en pantalla de la curva I-V.

[1] Para poder utilizar alargadores sin tener que compensar la resistencia.

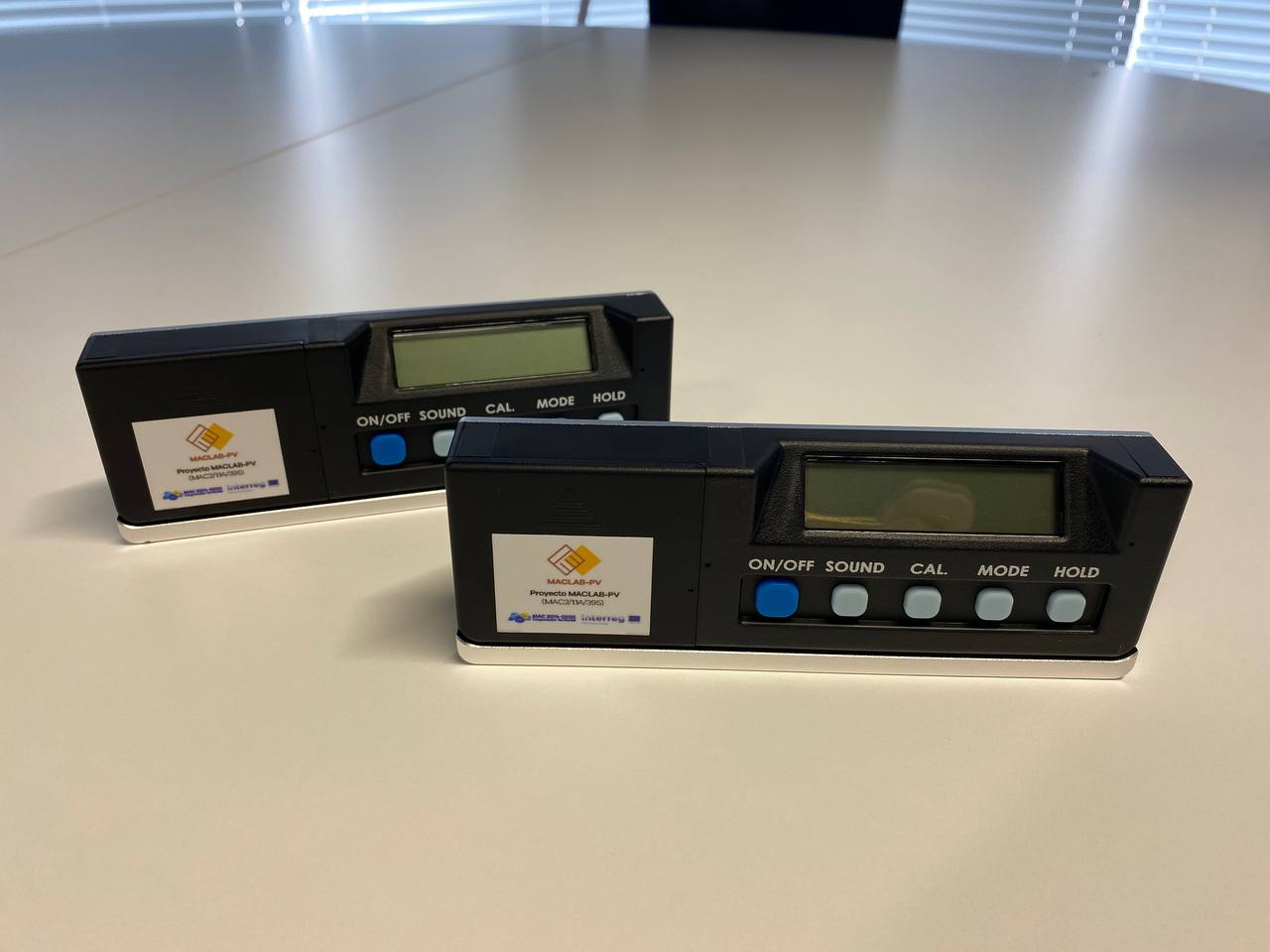

Inclinómetro digital

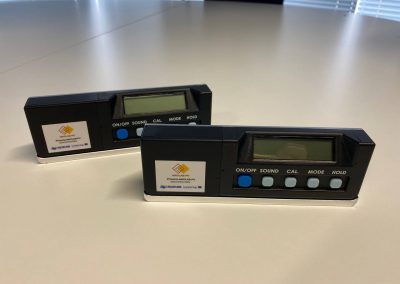

Inclinómetro digital RS Pro 667-3616 que puede medir con precisión gradientes y ángulos, así como garantizar que las superficies horizontales y verticales estén niveladas. Un clinómetro digital es un instrumento de medición ideal que puede medir la altura de objetos altos a los que una persona no puede llegar.

Características:

• Digital: Medición rápida y precisa de gradiente, fácil de leer y excelente precisión en la medición y visualización de pendientes
• Señal acústica seleccionable para indicar 0° o 90°
• Función de retención: Mantiene la lectura actual en la pantalla
• Selección de unidades de medida: Grados °, porcentaje % o pulgadas/pies
• Flechas de alineación: Muestra la dirección en la que debe girar el nivel para Get a satisfactoria superficie horizontal o vertical
• Batería 9V – batería no suministrada, para una batería adecuada, consulte RS 826-4435
• Se apagará automáticamente si no se utiliza durante seis minutos
• Longitud: 175 mm
• Altura: 54 mm
• Anchura 25 mm
• Alarma de sonido en 0°
• Precisión: 0° – 10° y 80 – 90° ± 0,1°. Todos los demás ángulos ± 0,2°
• Alcance 360° en cuatro cuadrantes de 90°
• Resolución: 0,1°
• Indicador de batería baja.

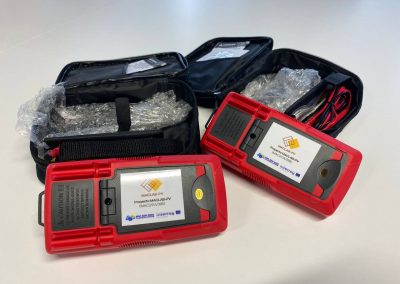

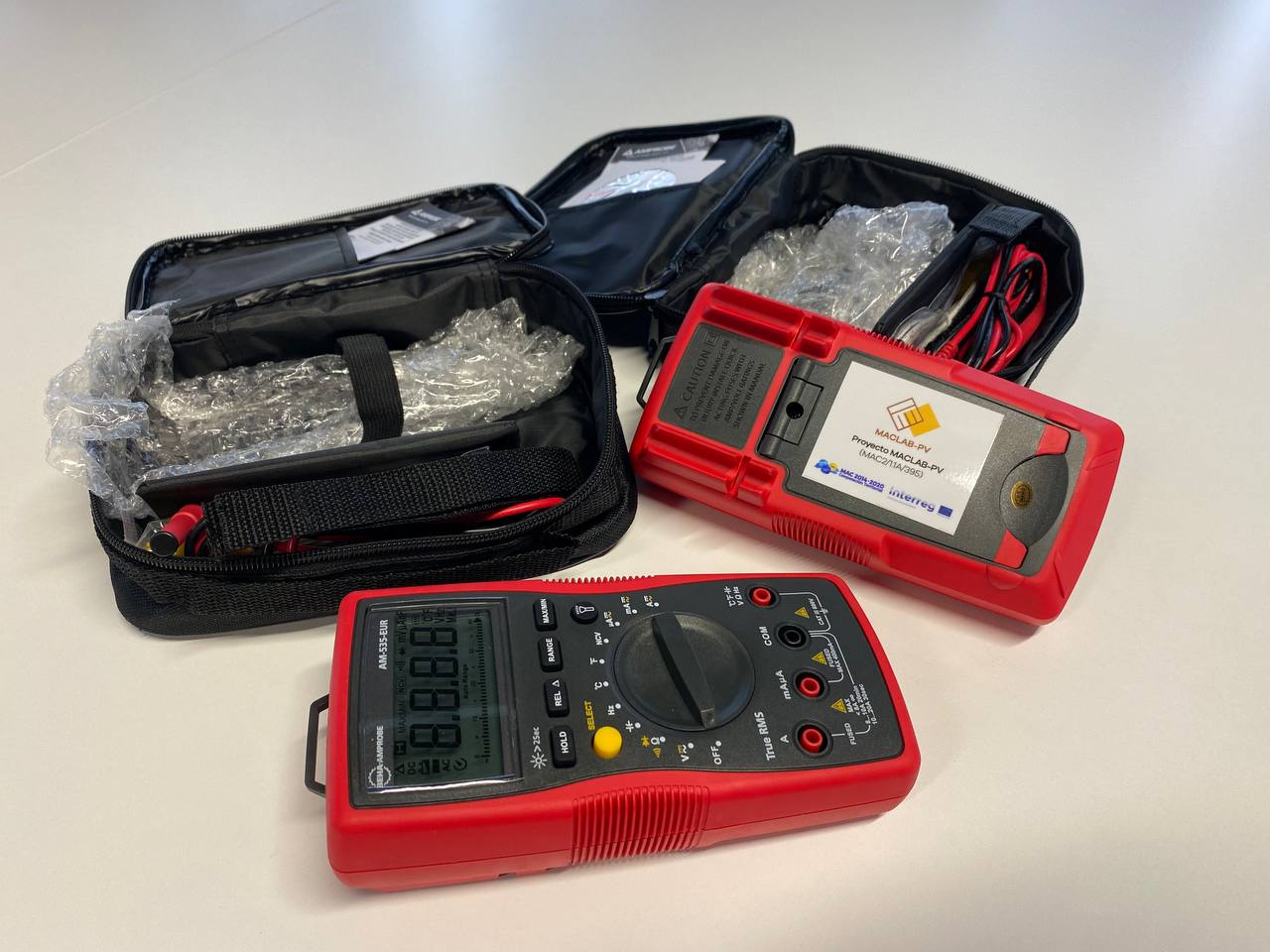

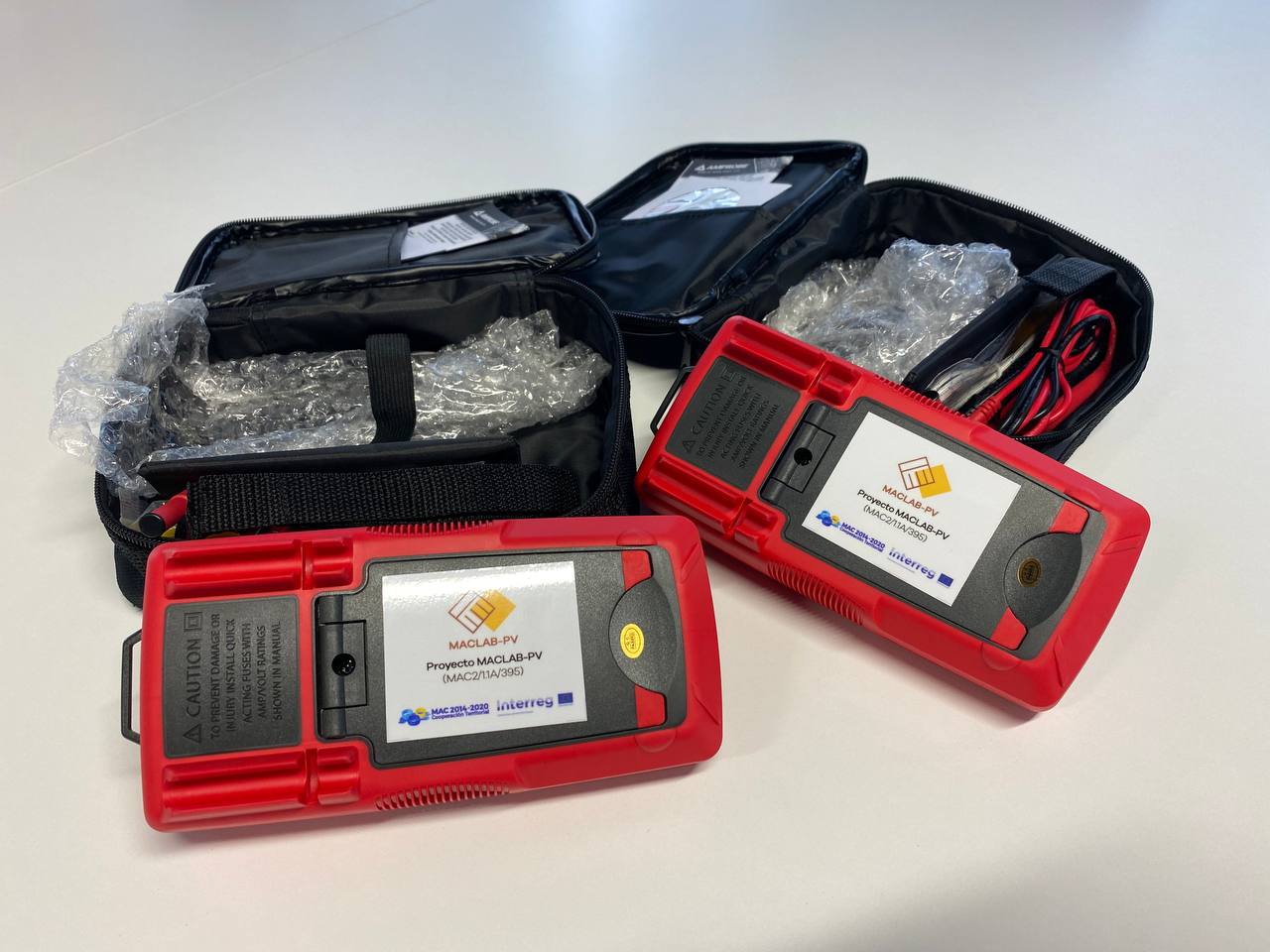

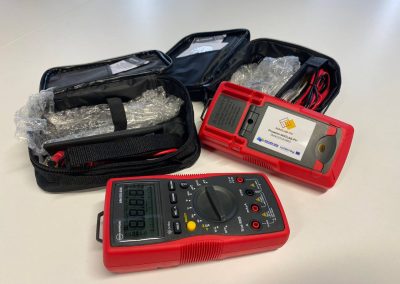

Multímetro digital

La serie de multímetro digital Beha-Amprobe AM-500-EUR es una línea completa de multímetros digitales que ofrecen funciones para cada aplicación. Estos medidores resistentes están diseñados para ser una solución fiable, rica en características y resistente para realizar mediciones críticas en entornos residenciales, HVAC, eléctricos e industriales.

Características:

• Tipo de Multímetro De Mano
• RMS Verdadero Sí
• Funciones Medidas Corriente AC, Tensión AC, Capacitancia, Corriente DC, Tensión DC, Resistencia, Temperatura
• Medición Máxima de Tensión AC Absoluta 600V ac
• Medición de Corriente AC Máxima Absoluta 20A ac
• Medición de Resistencia Máxima Absoluta 40Ω
• Medición de Tensión DC Máxima Absoluta 600V dc
• Medición de Corriente DC Máxima Absoluta 20A dc
• Medición de Temperatura Máxima Absoluta +1000°C
• Medición de Capacitancia Máxima Absoluta 4mF
• Frecuencia Máxima 400Hz
• Tipo de Display Digital
• Número de Modelo p Am-535-EUR
• Nivel de Categoria de Seguridad CAT III
• Longitud 45mm
• Anchura 90mm
• Altura 182mm
• Precisión Máxima de Corriente AC ±1,2 % RGD. + 2 dígitos
• Precisión Máxima de Medición de Capacitancia ±3 % RGD. + 5 dígitos
• Precisión Máxima de Corriente DC ±1 % RGD. + 2 dígitos
• Tensión de Categoria de Seguridad 600V
• Precisión Máxima de Medición de Resistencia ±1,2 % RGD. + 2 dígitos
• Precisión Máxima de Medición de Temperatura ±1 % RGD. + 8 dígitos
• Precisión Máxima de Tensión DC ±0,8 % RGD. + 1 dígitos
• Dimensiones 45 x 90 x 182mm
• Tipo de Batería Batería de 9 V
• Peso 354g
• Precisión Máxima de Tensión AC      ±1 % RGD. + 3 dígitos

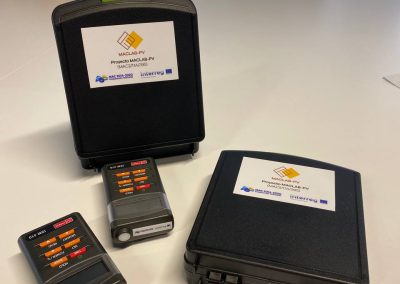

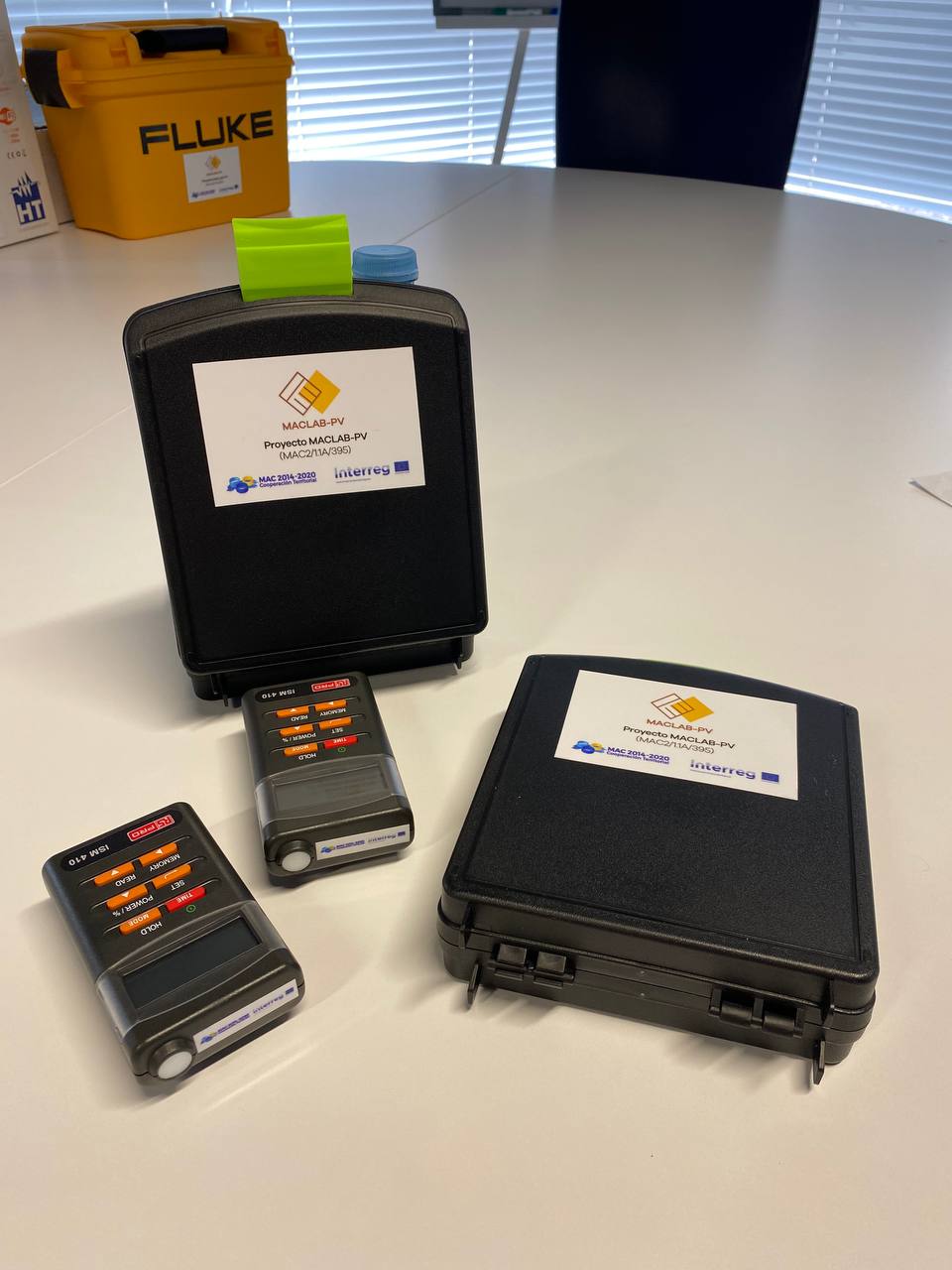

Medidor solar

Este medidor de potencia solar RS Pro ISM410 es un dispositivo compacto y versátil que se puede utilizar para medir de manera rápida y precisa la energía solar. El medidor es especialmente útil cuando se necesita determinar la alineación y posición óptimas de paneles solares.

Este dispositivo le permite calcular la energía solar total con respecto al tiempo transcurrido o la energía solar media por hora. También determinará el porcentaje de transmisión de energía solar a través de vidrio o materiales de aislamiento térmico. Puede tomar lecturas en dos unidades, W/m² (Watts por metro cuadrado) y BTU (unidad térmica británica), por lo que no es necesario convertirlas. También le ofrece opciones para guardar y retener los datos.

También puede conectar este medidor al PC con el cable RS232 incluido en el kit y utilizar el software suministrado en el CD-ROM. El kit también incluye un manual de usuario y pilas alcalinas AAA, para que pueda empezar a trabajar con su medidor solar de inmediato.

Características

• Precisión angular inferior al 5%
• Duración de la batería de 100 horas
• Mejor precisión de ±3 BTU/ft² x h, ±5 W/m²
• Dimensiones de 64 (longitud) x 34 (anchura) x 110 mm (altura)
• Las características incluyen medición de transmisión automática, estabilidad a largo plazo y un amplio rango espectral
• Incluye cuatro pilas AAA, software en CD, manual, cable de RS232 m.
• Tipo de interfaz RS232
• Nivel máximo de luz de 634 BTU/ft² x h, 2000 W/m²
• Temperatura de funcionamiento máxima de +50°C.
• Temperatura de funcionamiento mínima de 0°C.
• Resolución de 0,1 BTU/ft² x h, 0,1 W/m²
• Peso de 158 g

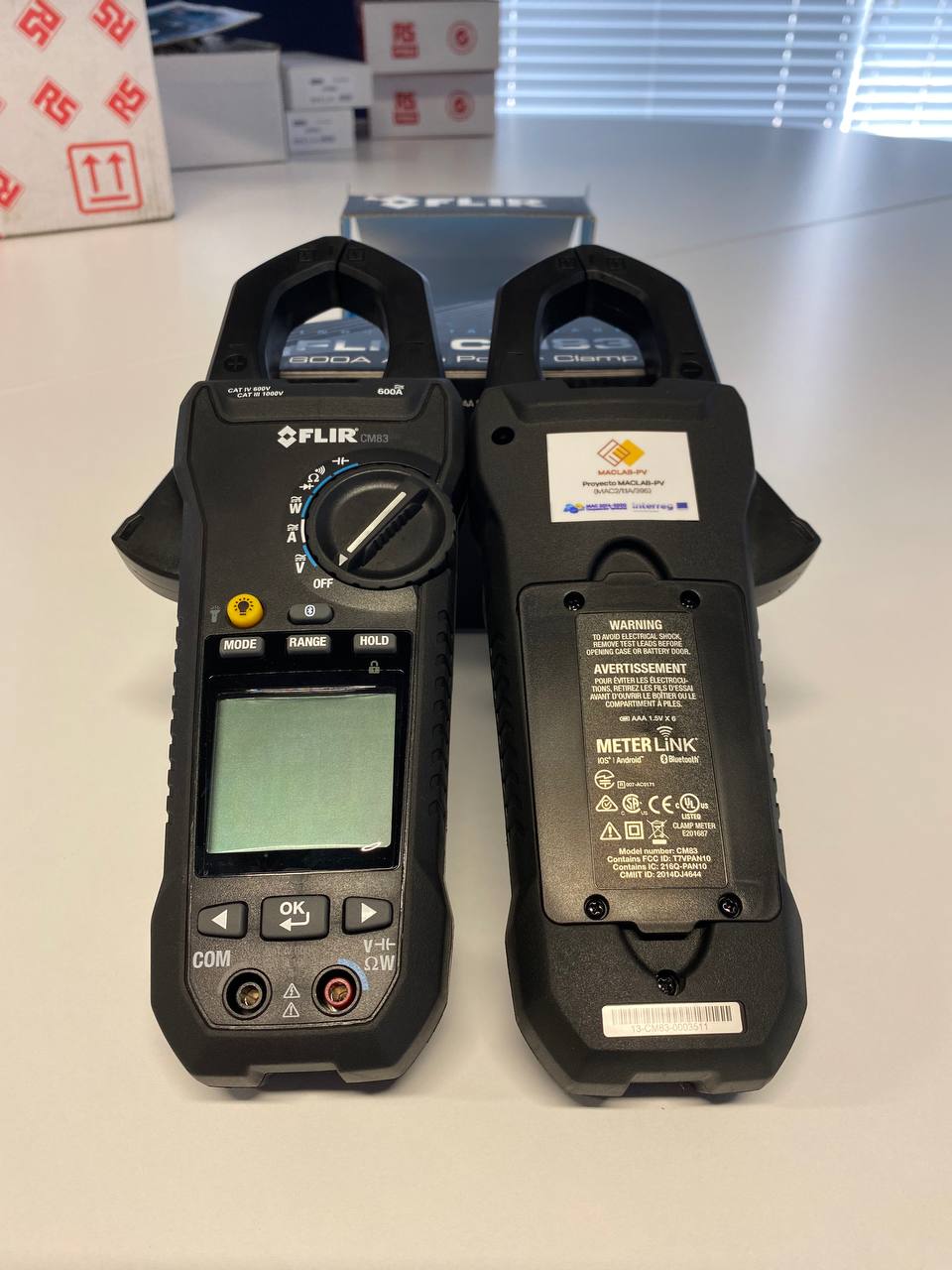

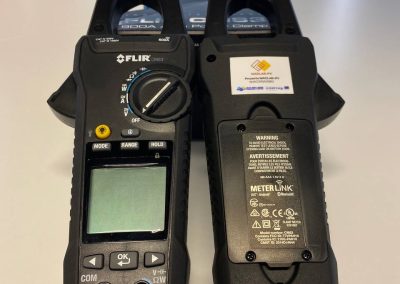

Pinza amperimétrica

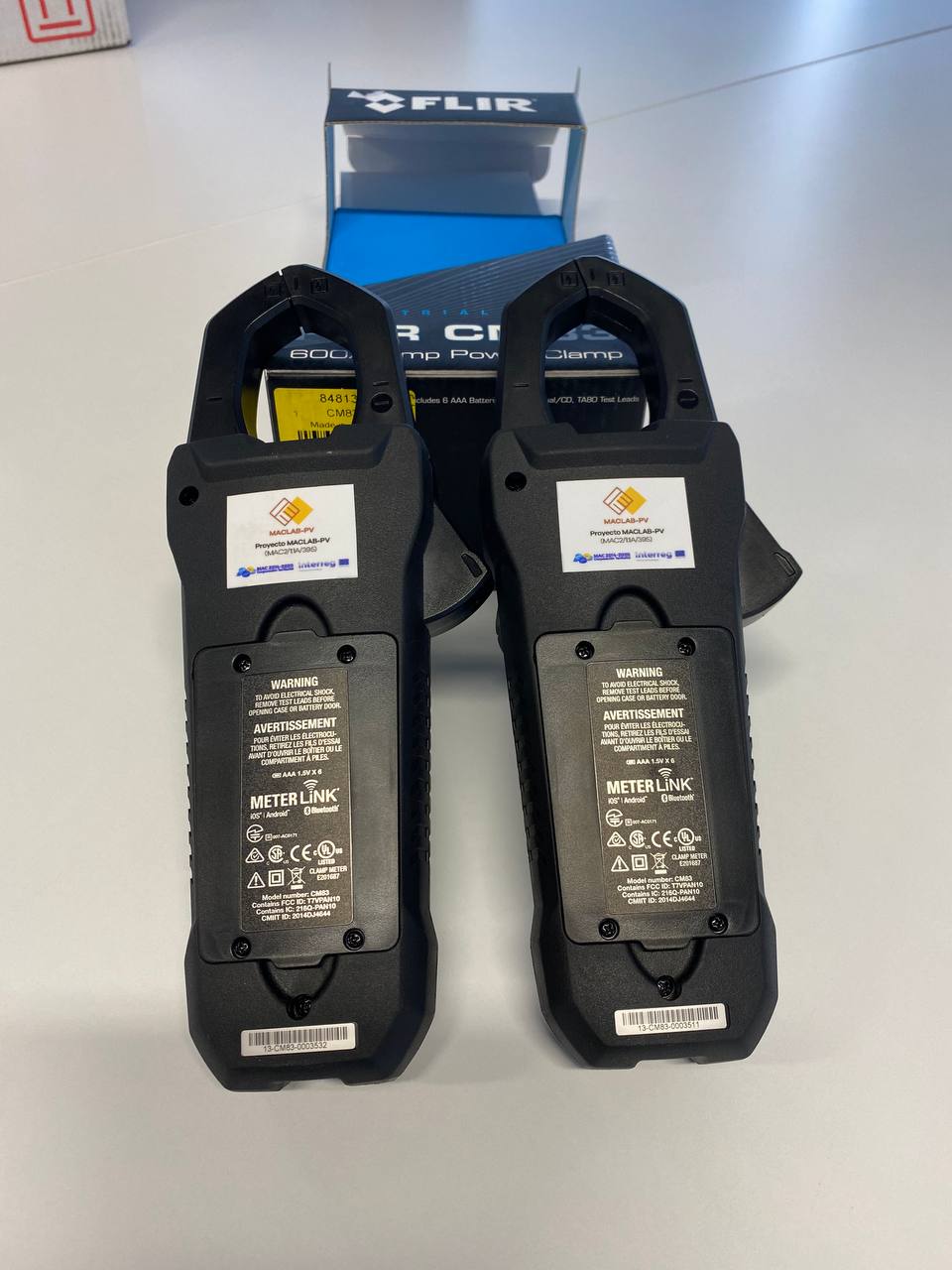

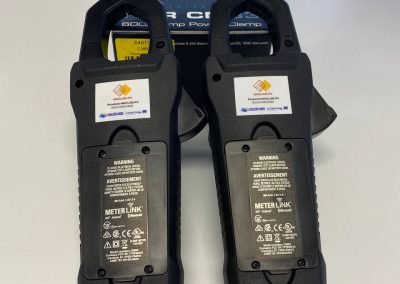

FLIR CM83 es una pinza amperimétrica de potencia diseñada con funciones de análisis de potencia avanzada y filtrado VFD requeridas por los técnicos de solución de problemas eléctricos.

Características

• Medición de Corriente AC Máxima Absoluta 600A ac
• Medición de Corriente DC Máxima Absoluta 600A dc
• Medición Máxima de Tensión AC Absoluta 1000V ac
• Medición de Tensión DC Máxima Absoluta 1000V dc
• Medición de Resistencia Máxima Absoluta 99kΩ
• Número de modelo CM83
• Conectividad Bluetooth
• Precisión Máxima de Corriente DC ±2 %
• Tipo Pinza Amperimétrica Pinza amperimétrica AC/DC
• Precisión Máxima de Corriente AC ±2 %
• Precisión Máxima de Tensión AC ±0,7%
• Funciones Medidas Corriente AC, Tensión AC, Capacitancia, Corriente DC, Tensión DC, Frecuencia, Resistencia
• Precisión Máxima de Tensión DC ±0,7%
• RMS Verdadero Sí
• Precisión Máxima de Medición de Resistencia ±1 %
• Tensión de Categoria de Seguridad 600 V, 1000 V
• Tipo de Batería 6 x AAA
• Tipo de Display LED
• Potencia de la Fuente Batería
• Capacidad de Mordaza 37mm
• Detector de Tensión sin Contacto Sí
• Nivel de Categoria de Seguridad CAT III, CAT IV
• Categoría de Seguridad CAT III 1000 V, CAT IV 600 V

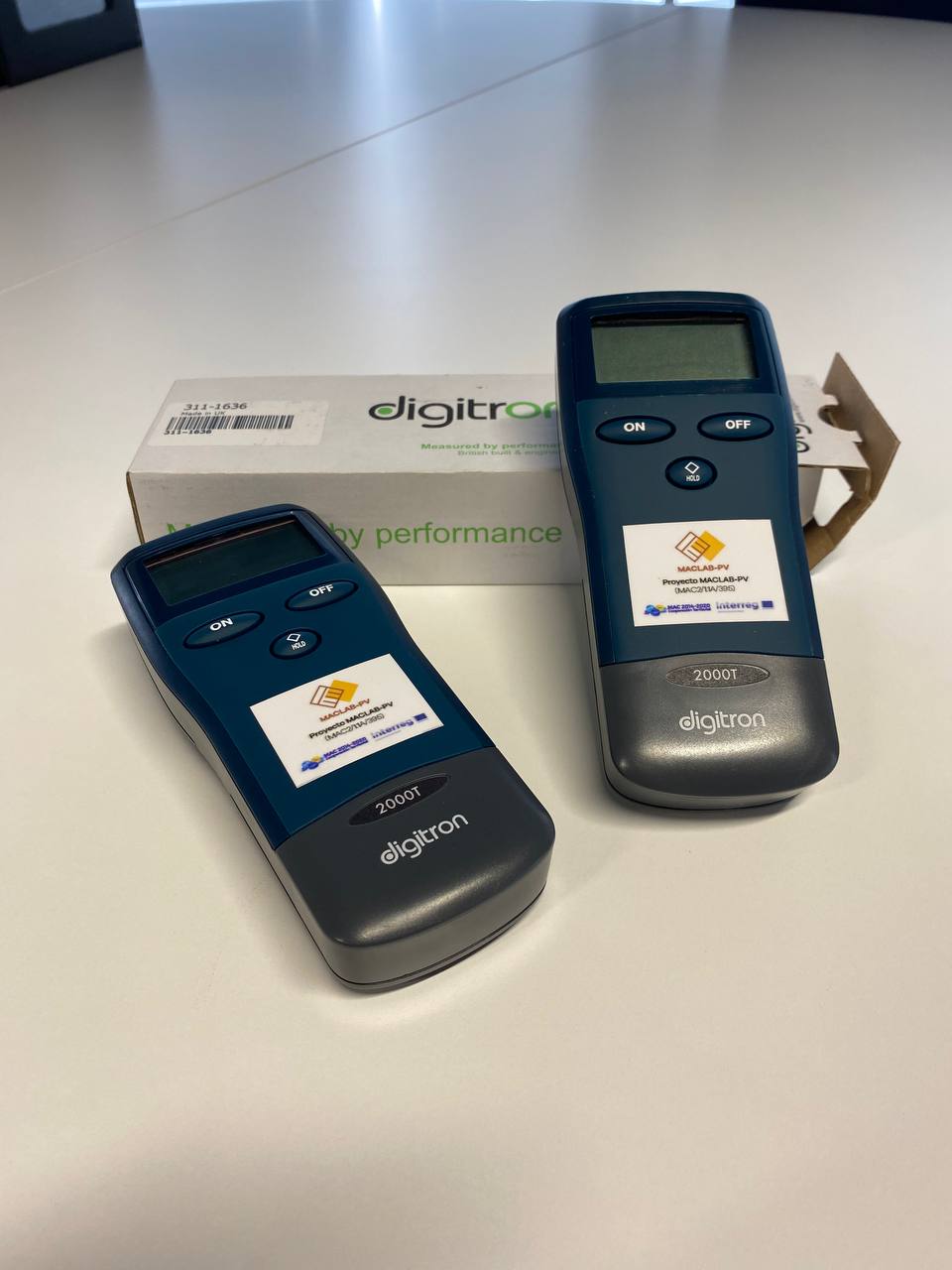

Termómetro digital

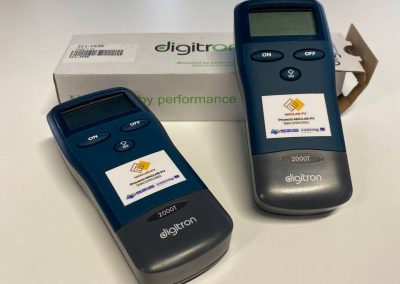

El termómetro digital Digitron 2000T es un dispositivo de medición robusto con una temperatura que oscila entre -200 °C y 1350 °C. Esto proporciona lecturas precisas, estables y de alta precisión incluso en los entornos más hostiles. Es fácil de usar, rápido, fiable y está diseñado para durar. Ofrece características Advanced como instrumentos de registro y entrada doble combinados con opciones de sonda intercambiable que convierten a esta serie en líder en su campo.

Características

• Medición de Temperatura Máxima Absoluta +1350°C
• Calibrado RSCAL
• Tipo de Termómetro De Mano
• Tipo de Sonda Termopar de tipo K
• Aplicación HVAC, Industrial
• Máxima Precisión ±0,5 %
• Número de Entradas de Temperatura 1
• Resolución 0,1 °C
• Longitud 155mm
• Anchura 67mm
• Altura 40mm
• Dimensiones 155 x 67 x 40mm
• Peso 180g
• Número de Modelo p 2000T
• Escala de Temperatura Centígrado
• Tipo de Batería AA

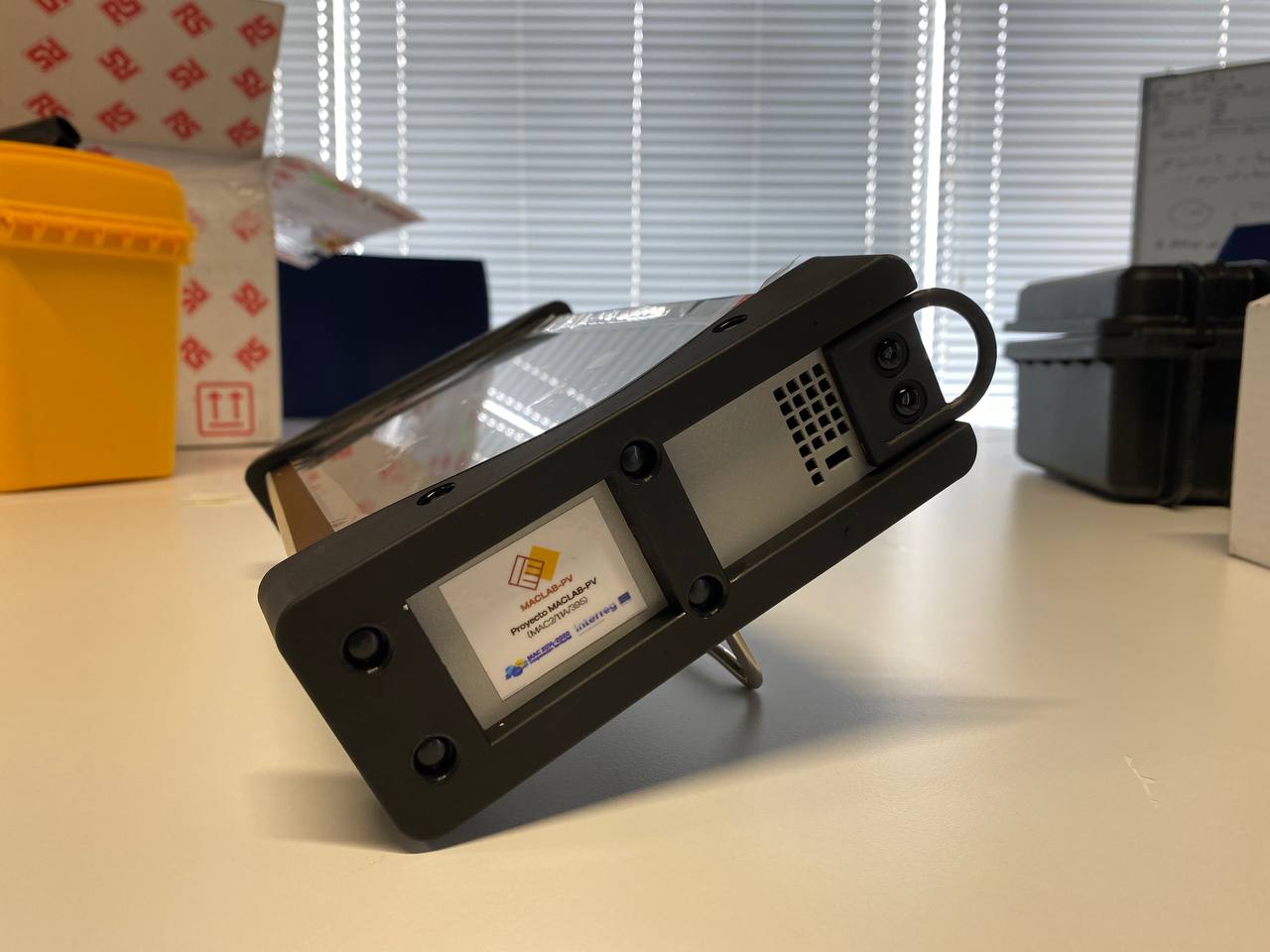

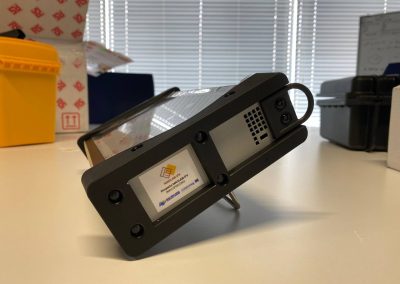

Registrador de datos

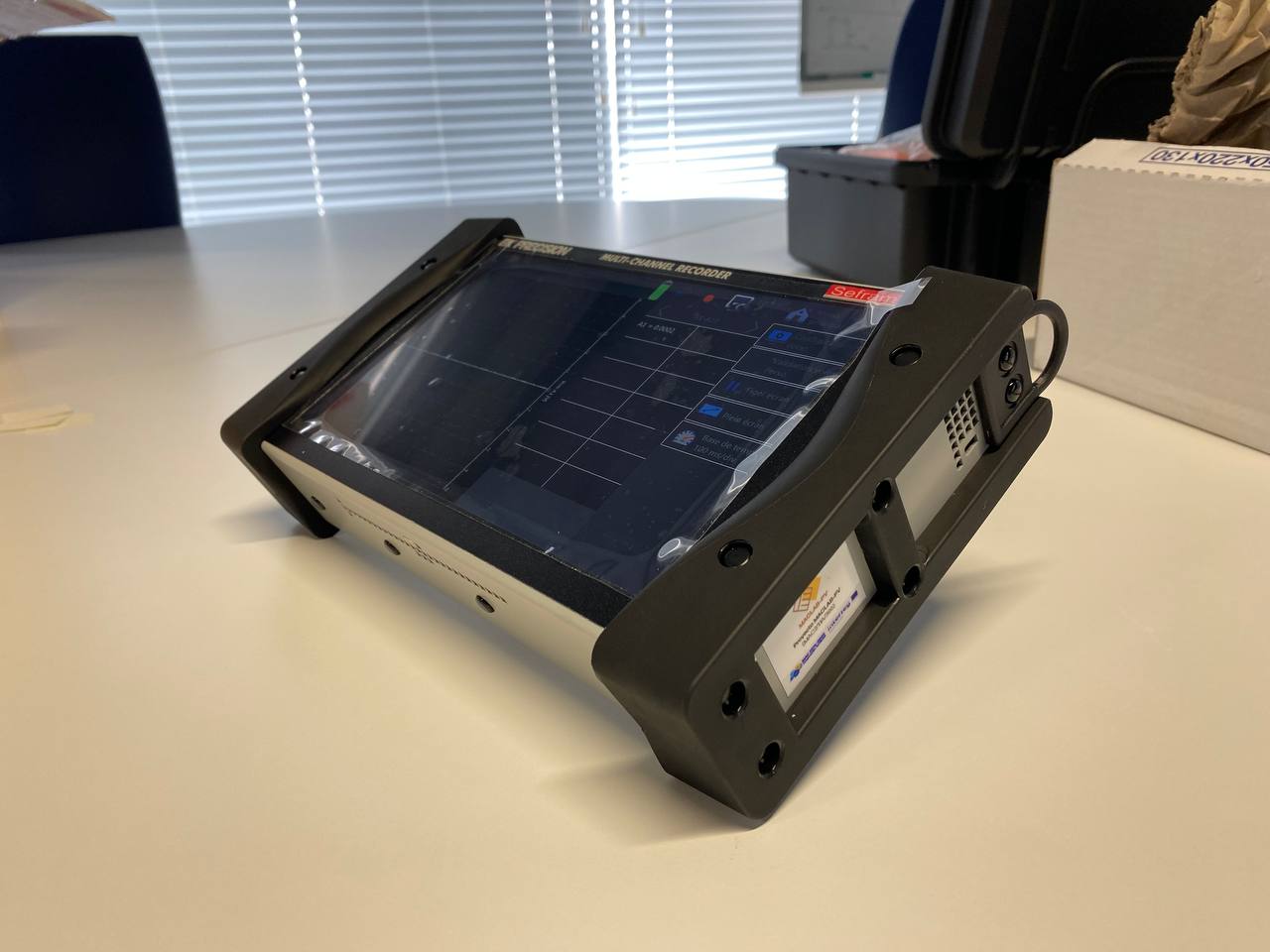

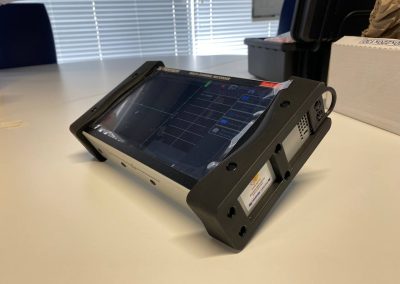

El registrador de datos multicanal DAS220 de Sefram ha sido diseñado para medir todos los parámetros que son necesarios en un proceso: Medidas de voltaje, medidas de sensores (0-10V), medidas de temperatura (termopares, Pt100-Pt1000), medidas de corriente (con shunt) medidas de resistencia, frecuencia, etc. Además, es posible observar los resultados de medida de forma directa (valores gráficos y numéricos) en la pantalla táctil, así como grabarlos en memoria o en una unidad USB. La transferencia de datos y su gestión se hace a través del software para PC DasLab.

Características

• 10 canales analógicos
• Entrada : tensión, termopar, Pt100-1000, corriente (con adaptador opcional), resistencia
• Tensión: De 1mV a 200V (±100V)
• Temperatura: Termopares (todos los tipos), Pt100-1000 (2 ó 3 cables)
• Resolución vertical de 16 Bits
• Velocidad de muestreo máx.: 1ms (1kHz)
• 12 canales lógicos
• 4 alarmas (salida)
• 4 entrada de función lógica con contador y capacidad de contador de frecuencia
• Pantalla táctil panorámica TFT de 10″
• Disco duro interno: 32 GB
• Interfaces: 2xUSB, Ethernet, Wifi (opcional)
• Batería de ión-litio (opción de fábrica) : autonomía 15h

Software DasLab (sin licencia)

Registrador de datos

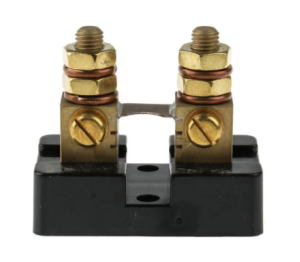

En este apartado se describe tres tipos de shunts (derivaciones o resistencias de precisión). Por un lado, los shunts de corriente continua de Murata Power Solutions tienen:

• Una tensión de salida nominal de 100 mV a 100A. Se adquirió 10 unidades.
• Una tensión de salida nominal de 100 mV a 10A. Se adquirió 10 unidades.

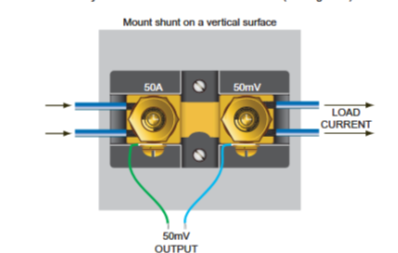

Su instalación es sencilla, basta con conectar el circuito de carga a los espárragos roscados de la derivación y las salidas Kelvin mV de la derivación a los terminales de entrada del amperímetro digital. Dispone de una base fenólica resistente que proporciona aislamiento 750V a los terminales de latón de la derivación, lo que permite su ubicación directa en superficies de metal.

Características

• Corriente Máxima 100 A o 10 A (según modelo)
• Salida de Tensión 100mV
• Tipo de Derivador Extremos de Latón
• Precisión ±0,25%
• Temperatura Mínima -40°C
• Temperatura Máxima 60°C
